产品标题：美标德标国标钢丝缠绕液压胶管

所属分类：美标德标国标钢丝编织液

产品简介：美标德标国标钢丝缠绕液压胶管产品简介：一、产品结构类型：主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，

服务热线

0318-4222828 / 0318-4312882

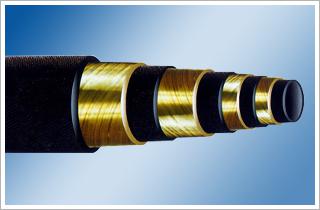

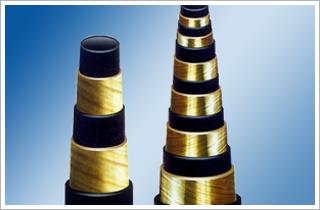

一、产品结构类型：主要由耐液体的内胶层、中胶层、2或4或6层钢丝缠绕增强层、外胶层组成，内胶层具有使输送介质承受压力，保护钢丝不受侵蚀的作用，外胶层保护钢丝不受损伤，钢丝（φ0.3--2.0增强钢丝）层是骨架材料起增强作用。

　　二、产品用途：高压钢丝增强液压胶管主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力（较高压力）和温度的石油基（如矿物油、可溶性油、液压油、燃油、润滑油）及水基液体（如乳化液、油水乳浊液、水）等和液体传动用，

耐工作压力可达70-100MPa。

　　注：本企业钢丝缠绕胶管标准参照GB/T10544-03标准，DIN20023，SAE100R9～13标准，本标准不适合蓖麻油基和脂基液体.
　　三、产品特点：
　　1.胶管选用特种合成橡胶配合制成，具有优良的耐油、耐热、耐老化性能。
　　2.胶管承压力高，脉冲性能优越。
　　3.管体结合紧密，使用柔软，在压力下变形小.
　　4.胶管具有优良的耐曲绕性和耐疲劳性。

　　5.钢丝缠绕胶管定尺为20米，可根据要求制成五十米以内。

四、适用温度：-30～+120℃
　　五、本公司生产的高压胶管总成全部采用优质钢丝编织胶管或钢丝缠绕胶管及胶管接头，经专用设备扣压而成。根据用户需要可选择优质碳钢接头、不锈钢接头、铜制接头、铝制接头等，接头形式及螺纹严格参照国标公制（JB1891-1900-77）、美制标准、英制标准等，数据准确，结构合理，装配方便，扣压紧密，高温、高压及脉冲工作状态下，不漏液、不脱头，安全系数高，使用寿命长，并可根据用户需要设计生产异型接头及连接体。
　　六、钢丝缠绕液压胶管技术性能指标：

软管规格	内径mm	钢丝层直mm	外径 mm	工作压力		******压力		弯曲半径mm	参考重量 kg/m
软管规格	内径mm	钢丝层直mm	外径 mm	Mpa	Psi	Mpa	Psi	弯曲半径mm	参考重量 kg/m
4sp-6-100	6±0.5	14.4±0.8	19±1.0	100	14490	210	30429	130	0.65
4sp-8-80	8±0.5	16.4±0.8	20.5±1.0	80	11592	210	30429	145	0.85
4sp-10-70	10±0.5	19.2±0.8	24±1.0	70	10143	210	30429	160	1.03
4sp-13-60	13±0.5	22.2±0.8	27±1.0	60	8694	180	26082	410	1.21
4sp-16-55	16±0.5	26±0.8	30±1.0	55	7970	165	23909	260	1.72
4sp-19-46	19±0.5	30±0.8	35±1.5	46	6665	140	20286	280	2.08
2sp-19-28	19±0.5	27±0.8	31±1.0	28	4057	84	12172	280	1.32
4sp-22-40	22±0.8	33±0.8	37±1.5	40	5796	120	17388	320	2.39
4sp-25-35	25±0.8	36±0.8	41±1.5	35	5072	112	16229	360	2.51
2sp-25-21	25±0.8	33±0.8	38±1.5	21	3043	64	9274	360	1.64
4sp-32-32	32±0.8	44±0.8	49±1.5	32	4667	96	13910	460	3.12
2sp-32-20	32±0.8	41±0.8	46±1.5	20	2898	60	8694	460	2.14
4sp-38-25	38±1.0	50.8±1	56±1.5	25	3623	75	10868	560	4.31
4sp-45-23	45±1.0	57.8±1	61.8±1.5	23	3333	69	9998	650	4.87
4sp-51-20	51±1.0	63.8±1	69±1.5	20	2898	60	8694	720	5.40
2sp-51-14	51±1.0	60.8±1	65±1.5	14	2039	52	7535	720	3.42

软管规格	内径 mm	钢丝层直径mm	外径mm	工作压力		试验压力		******压力		弯曲半径mm	参考重量kg/m
软管规格	内径 mm	钢丝层直径mm	外径mm	Mpa	Psi	MPa	Psi	Mpa	Psi	弯曲半径mm	参考重量kg/m
6sp-6-110	6±0.5	16.6±0.8	20.6±1.0	110	15939	220	31876	440	63756	180	0.95
6sp-10-77	10±0.5	21.8±0.8	25.8±1.0	77	11157	154	22314	308	44628	210	1.48
6sp-13-66	13±0.5	24.8±0.8	28.8±1.0	66	9563	132	19126	264	38252	260	1.75
6sp-16-61	16±0.5	29.0±0.8	33.0±1.0	61	8839	122	17678	244	35356	310	2.02
6sp-19-60	19±0.5	33.0±0.8	37.0±1.5	60	7390	102	14780	204	29560	350	2.49
6sp-25-50	25±0.8	39.0±0.8	44.0±1.5	50	5651	78	11302	156	22604	430	2.82
6sp-32-45	32±0.8	47.0±0.8	50.4±1.5	45	5072	70	10144	140	20288	530	3.79
6sp-38-45	38±1.0	54.2±1.0	57.6±1.5	45	4057	56	8114	112	16228	660	5.76
6sp-51-45	51±1.0	67.2±1.0	70.6±1.5	45	3188	44	6376	88	12752	820	7.13
